Miksi hiilikuitukangas on ihanteellinen kevyille rakenneosille?

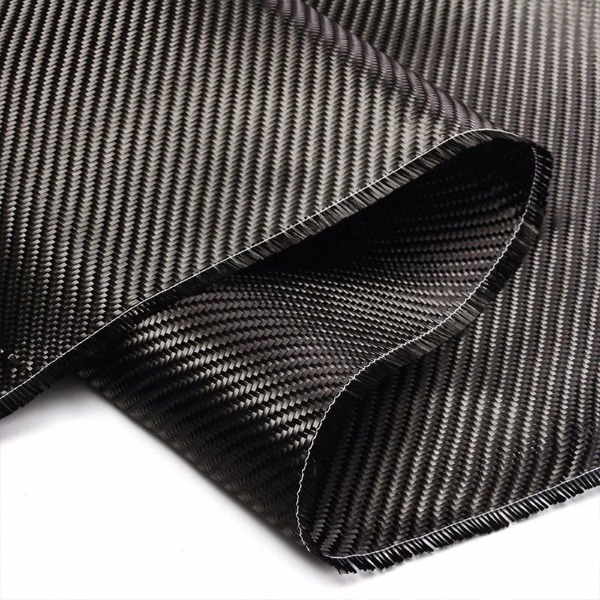

Etsiessään materiaaleja, jotka vähentävät massaa mekaanisesta suorituskyvystä tinkimättä, insinöörit ovat asteittain siirtyneet metalleista kehittyneisiin komposiitteihin. Näiden joukossa hiilikuitu kangas erottuu kevyiden rakenneosien ensisijaisena vahvistuksena. Tämä kudottu kangas, joka koostuu jatkuvista hiilifilamenteista, tarjoaa yhdistelmän matalaa tiheyttä, suurta vetolujuutta ja poikkeuksellista jäykkyyttä. Polymeerimatriisiin upotettuna siitä tulee ilmailu-, auto-, urheiluväline- ja maa- ja vesirakentamisen komponenttien selkäranka.

Sen ymmärtäminen, miksi hiilikuitukangas on niin tehokas, edellyttää sen perusominaisuuksien tarkastelua, sen vertaamista perinteisiin materiaaleihin ja kuinka sen arkkitehtuuri voidaan räätälöidä tiettyihin kuormitusolosuhteisiin.

Hiilikuitukankaan takana oleva rakennelogiikka

Rakenneosien on kestettävä taipumista, vääntöä, jännitystä ja puristusta mahdollisimman vähäisellä taipumalla. Painonpudotus lisää tehokkuutta: vähemmän inertiaa, pienempi polttoaineenkulutus ja helpompi käsitellä. Hiilikuitukankaalla saavutetaan tämä kolmen keskeisen ominaisuuden avulla:

• Korkea ominaisjäykkyys – Jäykkyys yksikkötiheyttä kohti on useita kertoja suurempi kuin teräksen tai alumiinin.
• Räätälöity anisotropia – Lujuutta ja jäykkyyttä voidaan suunnata kuormitusreittejä pitkin valitsemalla kudontakuvioita ja kerrosten pinoamisjärjestystä.
• Virheiden sietokyky – Kangas jakaa paikalliset halkeamat useiden kuitujen kesken, mikä estää äkillisen epäonnistumisen.

Toisin kuin yksisuuntainen teippi, joka antaa jäykkyyttä yhteen suuntaan, hiilikuitukangas tarjoaa tasapainoiset ominaisuudet kankaan tasossa. Tämä tekee siitä erityisen sopivan ohutseinäisille rakennekuorille, sandwich-paneelipinnoille ja monimutkaisille kaareville komponenteille, joissa kuormitus tulee useista suunnista.

Vertailevat materiaalin ominaisuudet

Hiilikuitukankaan edun ymmärtämiseksi suora vertailu perinteisiin rakennemateriaaleihin on hyödyllinen. Alla olevassa taulukossa on yhteenveto normalisoiduista mekaanisista indikaattoreista. Huomaa, että tarkat arvot vaihtelevat kuitutyypin, kudosarkkitehtuurin ja hartsijärjestelmän mukaan, mutta suhteelliset paikat pysyvät yhtenäisinä.

Kuten näkyy, hiilikuitukankaan jäykkyys-painosuhde on noin 8-10 kertaa korkeampi kuin teräksellä. Käytännössä hiilikuitukankaasta valmistettu rakennepalkki voi painaa 70–80 % vähemmän kuin saman taivutusjäykkyyden omaava teräspalkki. Lisäksi sen väsymiskestävyys syklisessä kuormituksessa ylittää huomattavasti metallien, mikä on kriittistä liikkuville rakenteille, kuten robottikäsivarsille, lentokoneen ohjauspinnoille tai polkupyörän rungoille.

Arkkitehtoninen monipuolisuus: Kudot ja muodot

Yksi vahvimmista argumenteista hiilikuitukankaan käytölle on saatavilla olevien kudoskuvioiden laaja valikoima. Kukin kuvio vaikuttaa draptuvuuteen, hartsin virtaukseen ja mekaaniseen isotropiaan.

Kevyissä rakenneosissa toimikas- ja satiinikudokset ovat usein suositeltavia, koska ne mukautuvat helposti muotteihin rypistymättä. Tämä varmistaa tasaisen kuitutilavuusosuuden ja minimoi huokosten muodostumisen. Lisäksi kudotun kankaan luontainen poimutus (aaltoisuus) vähentää hieman puristuslujuutta verrattuna yksisuuntaiseen teippiin, mutta parantaa huomattavasti iskuvaurioiden sietokykyä ja käsittelyä asennuksen aikana.

Lataa kotelon optimointi hiilikuitukankaalla

Suunnittelijat valitsevat hiilikuitukankaan paitsi painonsäästön, myös suuntatehokkuuden vuoksi. Esimerkiksi:

• Taivutetut rakenteet (esim. drone-varret, proteesit): Aseta kangaskerrokset, joiden kuidut on suunnattu 0° ja ±45° kulmaan tasapainottaakseen pituussuuntaista jäykkyyttä ja leikkausvastusta.
• Vääntökuormitetut akselit (esim. vetoakselit, roottorin siivet): Käytä ±45° esijännitettyä kangasta tai yhdistettyjä vanne- ja kierukkakerroksia.
• Iskunkestävät paneelit (esim. kilpa-autojen lattiat, suojakotelot): Kerros satiinista kudottu kangas, jossa on ohut limitys kestomuovista karkaistuja kerroksia.

Koska hiilikuitukangasta on saatavilla keskimoduuli-, korkeamoduuli- ja vakiomoduuliluokissa, jäykkyyttä voidaan hienosäätää geometriaa muuttamatta. Tämä modulaarinen lähestymistapa välttää ylisuunnittelun ja vähentää materiaalihukkaa.

Valmistuksen yhteensopivuus

Toinen syy, miksi hiilikuitukangas hallitsee kevyitä rakenneosia, on sen yhteensopivuus vakiintuneiden valmistusprosessien kanssa. Keskeisiä menetelmiä ovat:

• Prepreg layup -autoklaavikovetus – Korkein laatu ilmailussa. Kangas on esikyllästetty hartsilla, mikä tarjoaa tarkan kuitujen kohdistuksen.
• Märkäasento / käsiasettelu – Soveltuu suurille, kertaluonteisille osille, kuten tuuliturbiinin siipille tai mukautetuille autonosille.
• Hartsin siirtomuovaus (RTM) – Kangas asetetaan kuivaksi suljettuun muottiin, jonka jälkeen hartsi ruiskutetaan. Erinomainen keskimääräiseen tuotantoon hyvällä pintakäsittelyllä.
• Tyhjiöavusteinen infuusio – Ihanteellinen suurille komposiittipaneeleille; kangas toimii virtausväliaineena varmistaen tasaisen hartsin jakautumisen.

Jokainen menetelmä hyödyntää kankaan kykyä säilyttää tasaisen paksuuden, vastustaa kuidun pesua (liikkumista hartsin ruiskutuksen aikana) ja tarjota ennustettavia mekaanisia ominaisuuksia. Verrattuna sattumanvaraiseen lasikuituun tai hienonnettuun hiilikuituun, kudottu hiilikuitukangas tarjoaa paremman suunnitteluvarmuuden.

Taloudelliset ja elinkaarinäkökohdat

Vaikka hiilikuitukankaalla on korkeammat raaka-ainekustannukset kuin metallilla tai lasikuidulla, sen elinkaariarvo kevyille rakenneosille on usein parempi. Pienentynyt massa johtaa pienempään energiankulutukseen liikkuvissa sovelluksissa. Staattisten rakenteiden, kuten siltojen tai robottipukkien, kevyemmät komponentit mahdollistavat pienemmät tukikehykset ja halvemmat perustukset.

Lisäksi vaurioituneiden hiilikuitukangaslaminaattien korjaaminen on mahdollista liimauksen tai hartsin ruiskutuksen avulla, mikä pidentää käyttöikää. Kierrätysteknologiat (pyrolyysi, solvolyysi) ovat kypsyneet, mikä mahdollistaa puhtaan hiilikuitukankaan talteenoton käyttöiän lopussa olevista komponenteista käytettäväksi ei-kriittisissä sovelluksissa. Tämä kiertopotentiaali vahvistaa materiaalin asemaa kestävään kehitykseen keskittyvillä teollisuudenaloilla.

Rajoitukset ja suunnittelun varotoimet

Mikään materiaali ei ole täydellinen. Insinöörien on tunnustettava hiilikuitukankaan erityiset rajoitukset:

• Hauras vikatila – Toisin kuin metallia myöten, komposiittimurtuma voi olla äkillinen. Suunnittelu vaatii turvallisuustekijöitä ja redundanssia.
• Galvaaninen korroosio – Suora kosketus alumiinin tai teräksen kanssa märässä ympäristössä aiheuttaa galvaanista korroosiota. Sähköeristyskerrokset ovat pakollisia.
• Lämmönjohtavuus – Hiilikuidut ovat sähköä ja lämpöä johtavia, mikä saattaa vaatia eristystä elektronisissa tai kryogeenisissa sovelluksissa.
• Ply-reunatiiviste – Raakakankaan reunat voivat rispaantua; leikatut laminaatit tarvitsevat tiivistyksen kosteuden pääsyn estämiseksi.

Kun nämä tekijät huomioidaan oikein, hiilikuitukangas on vertaansa vailla oleva valinta kevyille rakenneosille.

Johtopäätös

Hiilikuitukangas tarjoaa ainutlaatuisen tarjouksen kevyille rakenneosille: erinomainen jäykkyys painoa kohden, määriteltävä anisotropia, useita kudosarkkitehtuureja ja yhteensopivuus tavallisten komposiittiprosessien kanssa. Vaikka alkukustannukset ja hauras vika vaativat huolellista suunnittelua, massan vähentämisen, väsymisen ja räätälöinnin edut ovat vertaansa vailla tavanomaisten metallien tai lasikuitukankaiden kanssa.

FAQ

K1: Voidaanko hiilikuitukankaaa käyttää kantaviin rakenneosiin ilman metallivahviketta?
Kyllä. Monet kantavat komponentit, kuten lentokoneiden lattiapalkit, kilpa-autojen monokokit ja robottikäsivarret, on valmistettu kokonaan hiilikuitukangaskomposiiteista. Oikea kerrosrakenne ja paksuus valitaan kestämään odotettavissa olevia kuormia ilman metalliosia. Metalliliitoksia lisätään joskus pulttiliitoksiin laakerin jännityspitoisuuksien vähentämiseksi.

Q2: Onko hiilikuitukangas jäykempi kuin alumiini tai teräs?
Absoluuttisesti mitattuna vakiomoduulin hiilikuitukangas (jäykkyys ~70 GPa) on vähemmän jäykkä kuin teräs (~200 GPa), mutta jäykempi kuin alumiini (~69 GPa). Kuitenkin sen alhaisen tiheyden (1,6 vs. 2,7 g/cm³ alumiinin) vuoksi sen ominaisjäykkyys (jäykkyys/tiheys) on noin kolme kertaa korkeampi kuin alumiinin ja kahdeksan kertaa suurempi kuin teräksen. Painokriittisissä malleissa tämä tekee hiilikuitukankaasta tehokkaasti "jäykemmäksi kilogrammaa kohti".

Q3: Tarvitseeko hiilikuitukangas erikoistyökaluja leikkaamiseen ja poraamiseen?
Kyllä. Tavalliset terästyökalut kuluvat nopeasti. Kuiville kankaille suositellaan keraamisia tai kovametallisaksia. Kovetetuille laminaateille tarvitaan timanttipinnoitettuja poraa ja purseita delaminaatioiden estämiseksi. Tyhjiöimua suositellaan, koska hiilipöly johtaa sähköä ja voi vahingoittaa elektroniikkaa.

Q4: Kuinka hiilikuitukangas käyttäytyy korkeissa lämpötiloissa?
Kuitu itsessään säilyttää lujuutensa yli 1000°C:ssa inertissä ilmakehässä, mutta polymeerimatriisi (tyypillisesti epoksi) rajoittaa käyttölämpötilan 80–180°C:een tavallisilla hartseilla. Korkean lämpötilan hartsit (bismaleimidi, polyimidi) laajentavat alueen 230–300 °C:seen. Yli 300 °C:n lämpötiloissa hiilikuitukankaaa voidaan käyttää keraamisten matriisien (CMC-komposiittien) kanssa.

K5: Voidaanko hiilikuitukangas liimata metallirakenneosiin turvallisesti?
Kyllä, mutta varotoimilla. Hiilikuitukankaan ja metallin väliin asetetaan usein kerros eristävää lasikuitukangasa galvaanisen korroosion estämiseksi. Liimaus rakenneepoksilla on vahvempi kuin mekaaninen kiinnitys komposiitti-metalliliitoksissa edellyttäen, että metallipinta on kunnolla valmistettu (hiekapuhallus, silaaniliitosaineet).
